可用于中高壓或低壓系統各種電量的監測；
采用高亮紅色LED或高亮白底黑字LCD顯示；
可編程設置，可在現場方便地更改CT變比等參數；
多種屏裝尺寸的儀表可供選擇，可適應不同空間位置的協調布局；
可選配1路RS485數字通訊接口，采用MODBUS-RTU協議與后臺組網通訊；
可選配1路DC4～20mA模擬量變送輸出到后臺工控機；
可選配4路開關量狀態輸入、2～3路開關量輸出作報警或通訊分合閘用；
電源電壓：AC/DC85V～265V（交直流通用，寬范圍），方便設計應用；
*
產品名稱 | 產品型號 | 輸入信號 | □ - 可選外形代號 | |||||
42 | 96 | 83 | 61 | 05 | 48 | |||
電流監控表 （LED顯示） | TR□-AI/* | 單相交流電流信號 | √ | √ | √ | √ | √ | √ |
TR□-DI/* | 單相直流電流信號 | √ | √ | √ | √ | √ | √ | |
TR□-AI3/* | 三相交流電流信號 | √ | √ | √ | √ | √注2 | ||
電流監控表 （LCD顯示） | TR□Y-AI/* | 單相交流電流信號 | √ | √ | √ | √ | √ | |
TR□Y-DI/* | 單相直流電流信號 | √ | √ | √ | √ | √ | ||
TR□Y-AI3/* | 三相交流電流信號 | √ | √ | √ | √ | |||
電壓監控表 （LED顯示） | TR□-AV/* | 單相交流電壓信號 | √ | √ | √ | √ | √ | √ |
TR□-DV/* | 單相直流電壓信號 | √ | √ | √ | √ | √ | √ | |
TR□-AV3/* | 三相交流電壓信號 | √ | √ | √ | √ | √注2 | ||
電壓監控表 （LCD顯示） | TR□Y-AV/* | 單相交流電壓信號 | √ | √ | √ | √ | √ | |
TR□Y-DV/* | 單相直流電壓信號 | √ | √ | √ | √ | √ | ||
TR□Y-AV3/* | 三相交流電壓信號 | √ | √ | √ | √ | |||
有功功率監控表 | TR□-P/* | 三相電壓電流信號 | √ | √ | ||||
無功功率監控表 | TR□-Q/* | 三相電壓電流信號 | √ | √ | ||||
頻率監控表 | TR□-F/* | 單相交流電壓信號 | √ | √ | ||||
功率因數監控表 | TR□-H/* | 三相電壓電流信號 | √ | √ | ||||

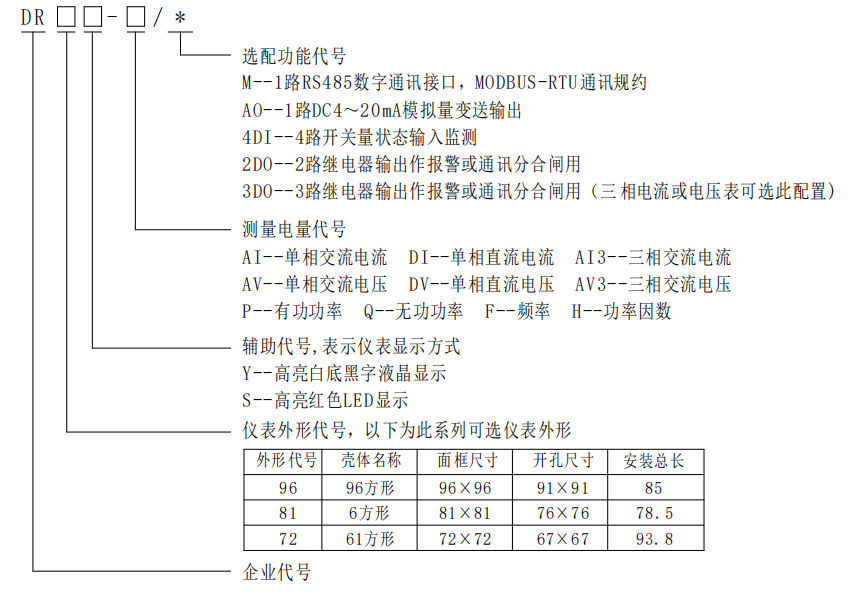

說明：1、產品型號中“*”為選配功能代號： M1--1路RS485數字通訊接口，MODBUS-RTU通訊規約； N1--1路DC4～20mA模擬量變送輸出； I4--4路開關量狀態輸入監測； O2--2路繼電器輸出作報警或通訊分合閘用； O3--3路繼電器輸出作報警或通訊分合閘用（三相電流或電壓表可選此配置）； 其中5槽形表（外形代號：05）和微方形表（外形代號：48）因外形體積小，無開關量輸入監測和輸出控制功能； 2、“√”表示可選用的外形；微方形（外形代號：48）三相電流、電壓表，沒有通訊、變送、開關量輸入輸出功能； 3、若需要超過4路開關量輸入，則訂貨時需注明（周期需與我公司銷售部確認）。 | ||||||||
技術參數 | 指標 | ||
電源 | 工作范圍 | AC、DC 85～265V | |
功 耗 | <8VA | ||
輸入 | 標稱輸入 | 電流 | AC1A、AC5A（經CT輸入），DC4～20mA(采集變頻器輸出信號)等 |
電壓 | AC100V(經PT輸入)、AC380V、AC480V、DC0～75mV（經分流器輸入）等 | ||
過 量 程 | 持續：1.2倍； 瞬時：電流10倍（5秒），電壓2倍（10秒） | ||
頻 率 | 50Hz或60Hz(出口項目需標明電網頻率) | ||
數字通訊（選擇配置） | 可選1路RS-485接口(MODBUS-RTU規約) | ||
變送輸出（選配） | 額定值（注） | DC4～20mA、DC4～12～20mA | |
負載電阻 | RL< 510Ω | ||
開關量輸入（選擇配置） | 4路開關量輸入（干接點方式），Ri<500ω為接通；ri>100kΩ為斷開 | ||
開關量輸出 （選擇配置） | 報警輸出（可設） | 開關量輸出可設置為電量的高、低越限報警輸出 | |
通訊分、合閘（可設） | 開關量輸出可設置為RS485接口遙控分、合閘形式 | ||
輸出路數及容量 | 2路或3路繼電器輸出；繼電器觸點容量：AC250V/5A | ||
精度等級 | 數顯、變送都為0.5級 | ||
顯 示 | 4位半或4位紅色LED顯示或白底黑字高亮LCD顯示 | ||
隔離耐壓 | 電源/輸入/輸出之間耐壓> 2kV | ||
絕緣電阻 | ≥100MΩ | ||
平均無故障工作時間 | ≥50000h | ||
工作環境條件 | -10～60℃，相對濕度≤93%，無腐蝕氣體，海拔高度≤2500m | ||
注：
1、輸入與輸出對應關系一般為輸入信號標稱值0～100%對應變送輸出4～20mA，有特殊要求（如功率表、直流表需正、反向變送輸出）需對應輸出DC4～12～20mA時，務必特殊說明。
2、考慮到用戶的接收設備有可能不監測20mA以上的信號，電壓輸入信號標稱值0～120%對應變送輸出4～20mA。

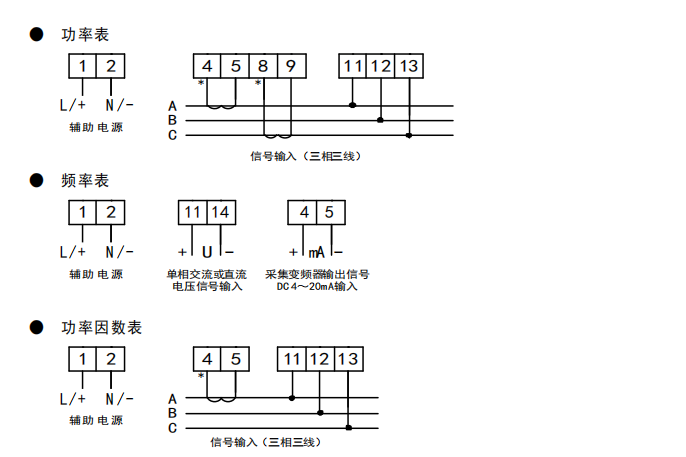

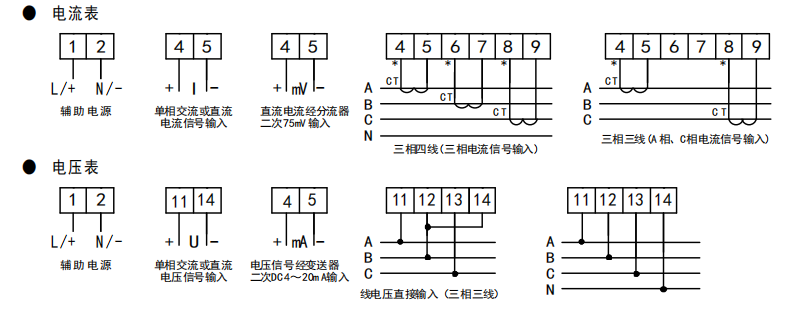

(1)輔助電源及信號輸入

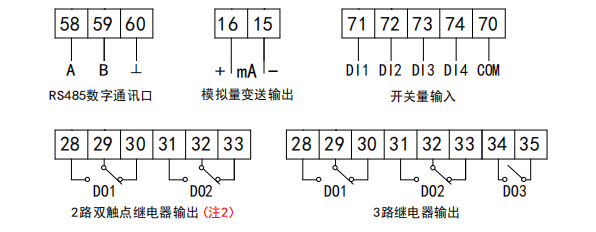

(2)選配功能
注1：雙觸點繼電器輸出形式中29#、32#為公共端，其中6方形表和61方形表只有單觸點繼電器輸出（沒有常閉觸點）；
5槽形表（外形代號：05）和微方形表（外形代號：48）因外形體積小，無開關量輸入監測和輸出控制功能。
注2：60#端子為通訊地，可接屏蔽線的屏蔽層或不接線，切不可接柜體地（否則打耐壓或雷擊時易損壞儀表通訊口）。
注3：三相電壓表三相三線接線可按圖中所示，或B相線不接12#端子直接接到14#端子。
注4：“*”為各相電流進線端，接CT二次的S1端，另一端可接地。
具體接線方式請參照產品隨機接線圖。
訂貨時，請?jiān)敿?xì)寫明所需產品的型號、輔助電源、輸入變比、電力網絡、輸出功能、訂貨數量等相關內容。
例1：
型 號：TR83-AI3/MI4O3
輔助電源：AC 220V
變 比：500A/5A
電力網絡：三相四線（3CT）
選配功能：1路RS485、4DI、3DO
訂貨數量：5臺
例2：
型 號：TR96-P/M
輔助電源：DC 220V
輸入變比：10kV/100V 200A/5A
電力網絡：三相三線
數字通訊：1路RS485(MODBUS-RTU規約)
訂貨數量：10臺
